2021全国乙卷（原一二卷）理综物理23题

高中物理秒杀二级结论-《高中物理手册》第三版上市！

---

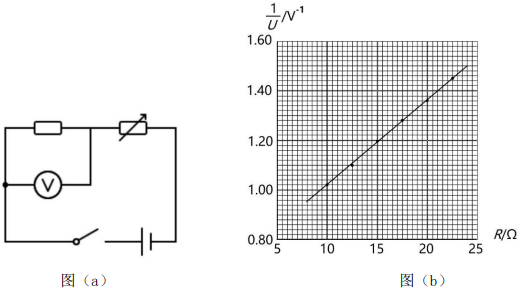

一实验小组利用图（a）所示的电路测量仪电池的电动势E(约为 1.5V)和r内阻（小于 2Ω）。图中电压表量程为 1V，内阻Rv=380.0Ω；定值电阻R0=20.0Ω；电阻箱R，最大阻值为 999.9Ω；S 为开关，按电路图连接电路。完成下列填空：

答案：（1）15.0

（3）

（5）E=1.55V   r=1Ω

（6）5%
