2020九江二模物理选择题16

高中物理秒杀二级结论-《高中物理手册》第三版上市！

---

如图，正方形线框PQMN由四根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已知导体棒MN受到的安培力大小为F，则线框PQMN受到的安培力大小为（ B ）

A、2F

B、4F/3

C、2F/3

D、0

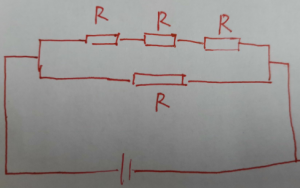

解析：由左手定则可知，MN边所受的安培力向上，PQ边所受的安培力向上，线框所受的安培力方向整体向上，等效电路如下

根据串并关系可知，通过MN边的电流大小是PQ边的三倍，所以安培力也是三倍，即PQ边所受的安培力大小为F/3。

所以线框PQMN受到的安培力大小为F+F/3=4F/3
